開発/設計

クラス解説 †

クラスの概要図を示す

  • B2BUAクラス
    • 全体の管理を行う
    • UAに対して、管理権限を持つ
  • Routerクラス
    • スクリプト部に相当するクラス
    • パケットやメッセージのルーティングに対して、権限を持つ
  • UAクラス
    • 制御モジュールに相当するクラス
    • シーケンス(UA)動作に対して、権限を持つ
  • Stackクラス
    • StackやTransportに対して、権限を持つ
  • Resolverクラス
    • 送信先を管理するクラス
    • inner,outer条件も管理する
  • Filterクラス
    • IP制限やAuthチェックなどをするクラス
    • エラー応答なども生成する
  • MessageContext?クラス
    • 1UAインスタンスで持ち回されるメッセージを保持しているクラス
↑

基本構造 †

  • UA,Stack,Transportは、下記のように3層構造となっている
    • Router(振分)-Manager(管理)-Module(実体)
  • 上記3層構造のクラスは、それぞれ、下記の構成により区別され、実装されている。
    • Interface(区分)-Abstract(基底)-Class(実装)
↑

package位置づけ †

  • org.siprop.coreパッケージ
    • 全体における共通部分
    • interfaceとabstractとユーティリティー系が、保持されている
  • org.siprop.j2me-ppパッケージ
    • org.siprop.coreパッケージのJ2MEのpersonal profile向けの具体的な実装
  • org.siprop.j2me-midp2パッケージ
    • org.siprop.coreパッケージのJ2MEのMIDP2.0向けの具体的な実装
  • org.siprop.j2seパッケージ
    • org.siprop.coreパッケージのJ2SE1.4向けの具体的な実装
↑

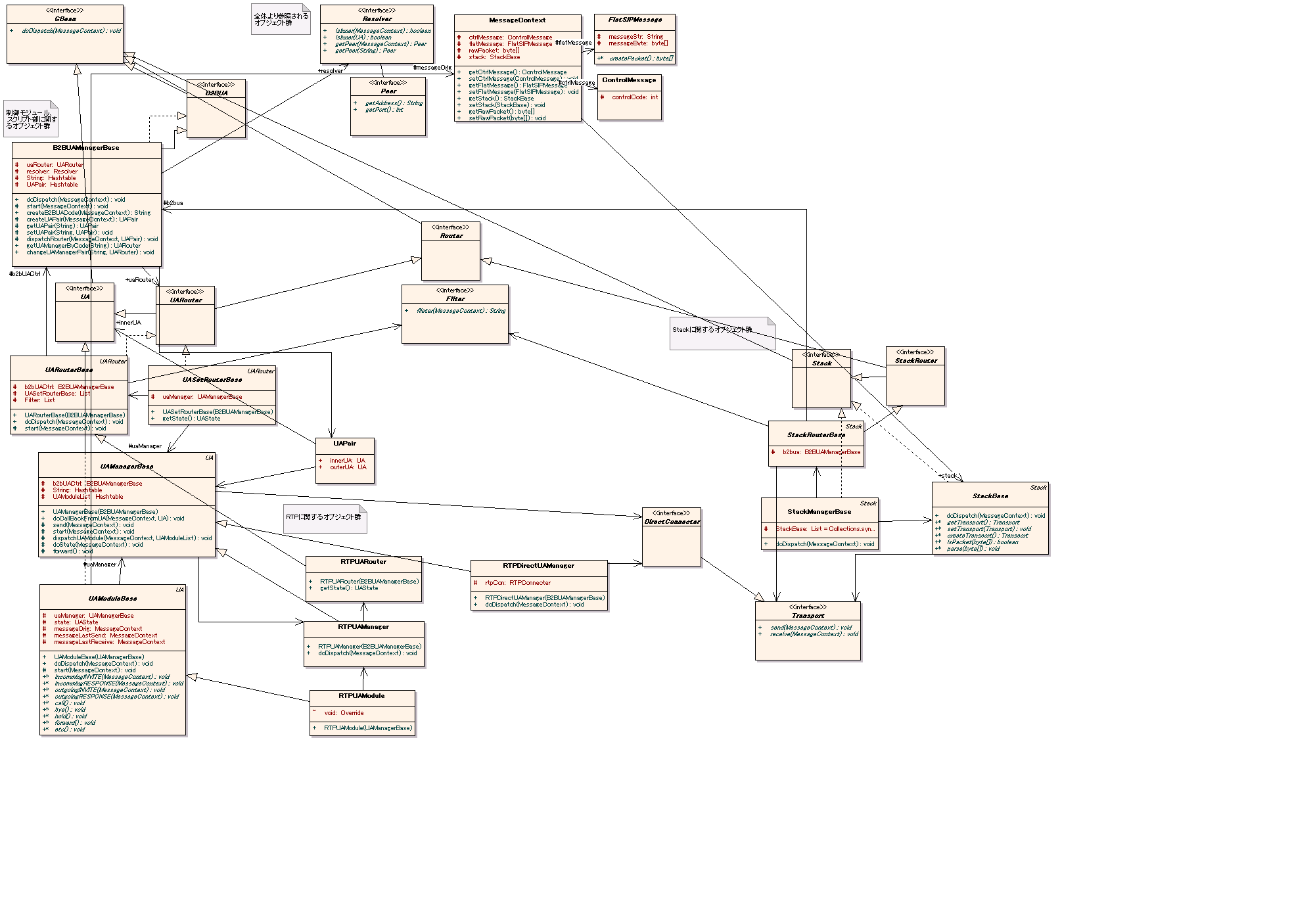

クラス図 †

↑

ソースファイル †

  • 上記の図を作成するのに使用したソースコード
    • 検討箇所のコメントなどもあるので、詳細を知りたい場合は参照してください
      fileprototype_design-src.zip
↑

Javadoc †

  • 上記のソースコードから生成したJavadoc
    • メソッドの意味の参照にお使いください。
      Javadoc
