シーケンス図 †

• クラスの相関関係を示す
  • 流れがつかめるものとなります。

INIT-DIALOG_STACK †

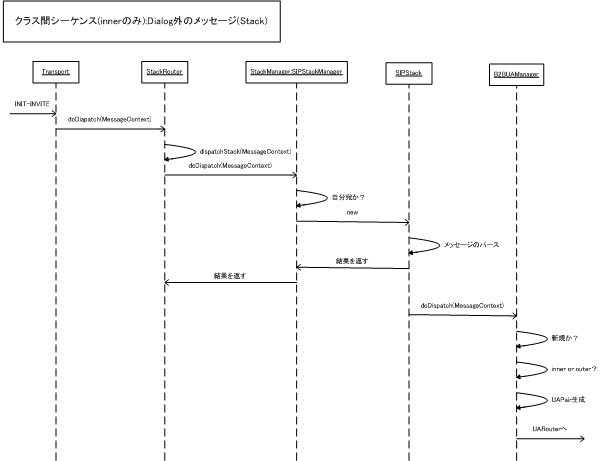

• イニシャルのINVITEを受信した場合のStack部分シーケンス



INIT-DIALOG_UA †

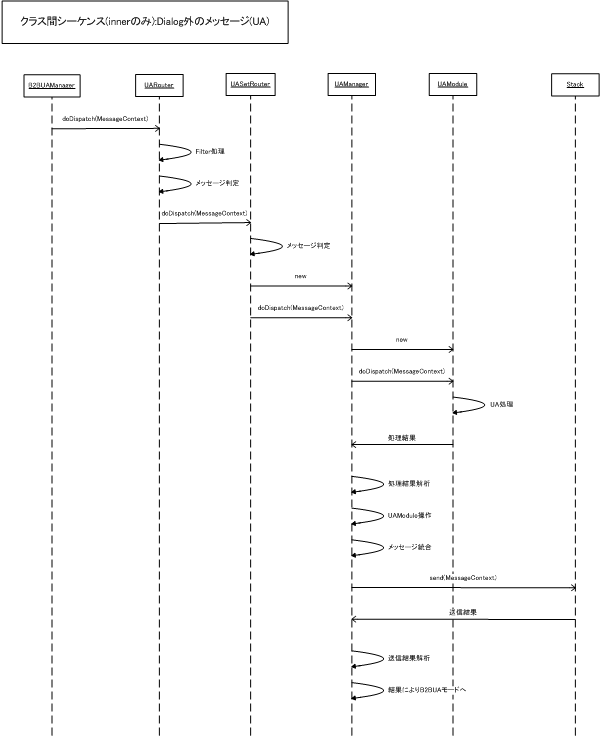

• イニシャルのINVITEを受信した場合のUA部分シーケンス



RES-DIALOG_STACK †

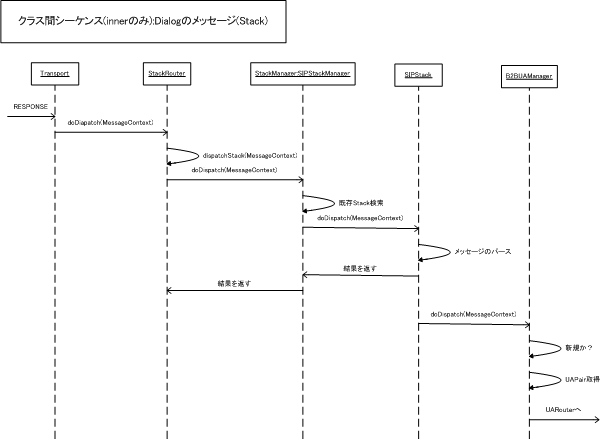

• ダイアログorトランザクション内のリクエストやレスポンスを受信した場合のStack部分シーケンス



RES-DIALOG_UA †

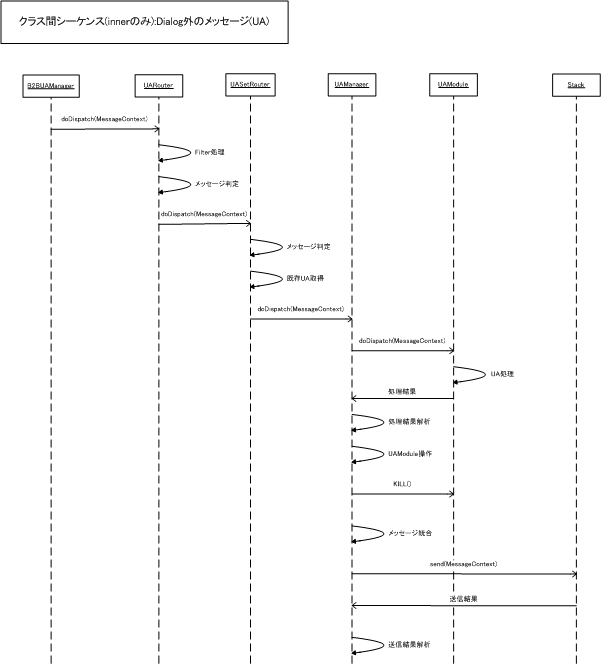

• ダイアログorトランザクション内のリクエストやレスポンスを受信した場合のUA部分シーケンス



FORK_STACK †

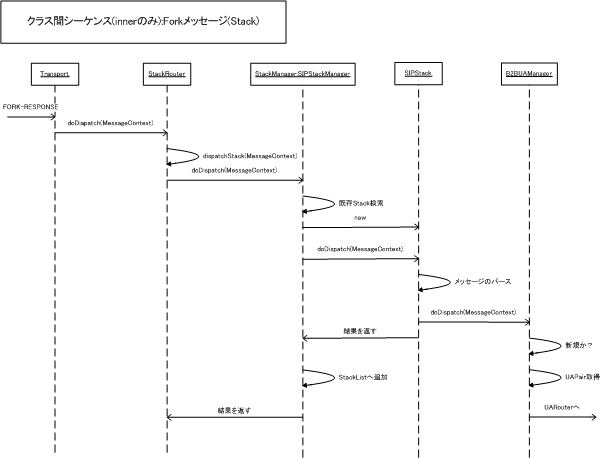

• フォーキングとなるレスポンスを受信した場合のStack部分シーケンス



FORK_UA †

• フォーキングとなるレスポンスを受信した場合のUA部分シーケンス



FORWARD †

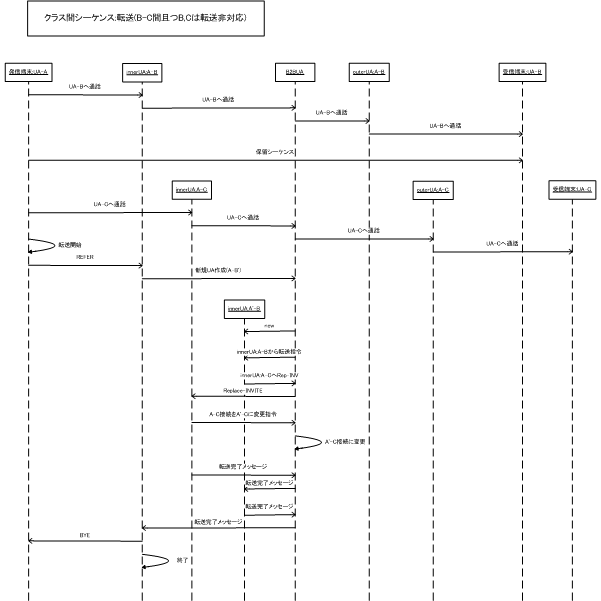

• 転送先が転送に非対応の場合のUA部分転送シーケンス
