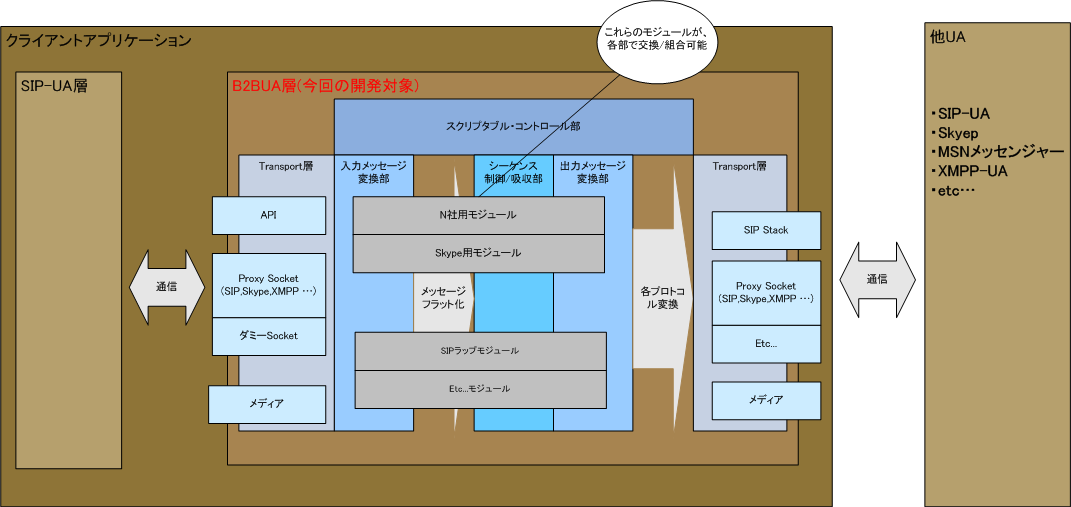

全体ブロック図 †
- モジュール化されたレイヤー構造
- セッション層
- 制御モジュール
- シーケンス制御/吸収部
- メッセージ変換部
- コントローラ部
- トランスポート層
- API
- Proxy Socket
- フック用Socket
- メディア
セッション層 †

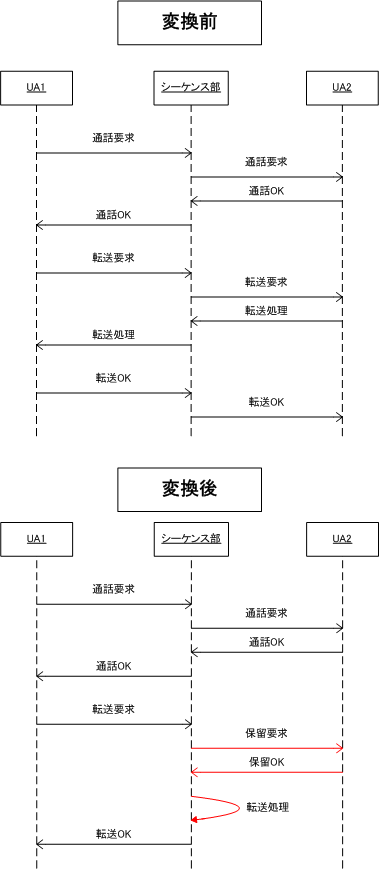

シーケンス制御/吸収部 †
転送シーケンスの差異を吸収するなどのシーケンスの制御や吸収を行う
下記のような感じで変換することを想定している。

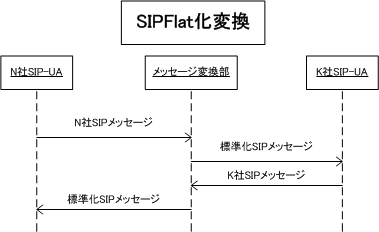

メッセージ変換部 †

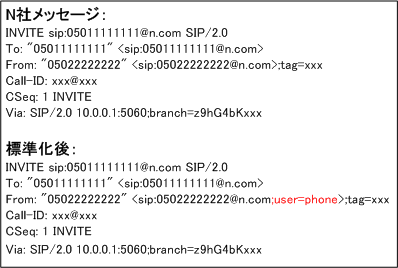

SIPメッセージの網間の差異や他UAプロトコルを、Flat化SIPメッセージに変換する
下記のような感じで変換することを想定している。

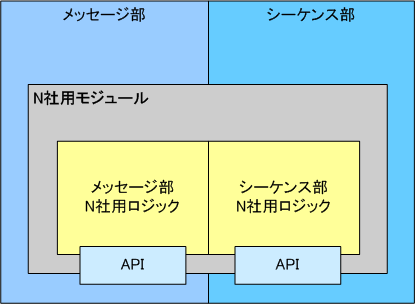

制御モジュール †
シーケンス部とメッセージ部の組み合わせから構成される。
APIを公開し、開発者が独自にモジュールを開発可能とする。

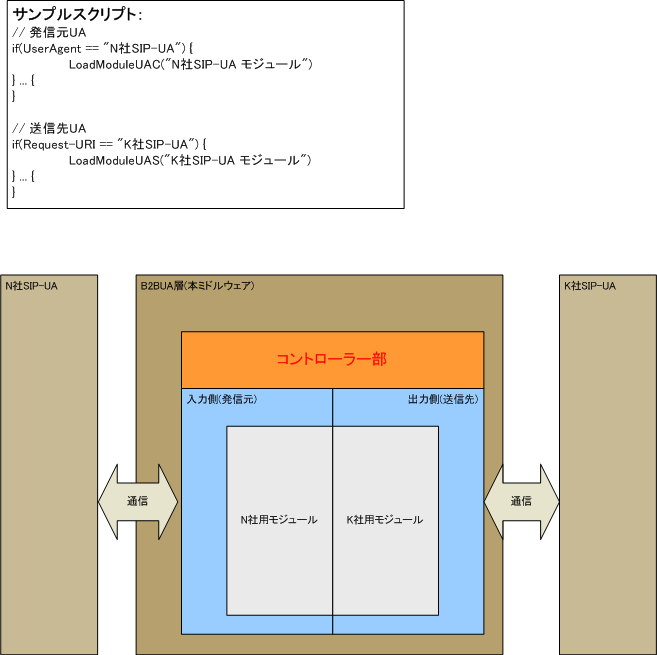

スクリプタブル・コントローラ部 †
制御モジュール間の連携などをコントロールする。
使用者が動作を定義可能なスクリプタブル形式とする。
- 対向のUAを自動判別し、動的に組み替えることにより、SIProp非対応端末に対応可能とする。
トランスポート層 †
本ミドルウェアとアプリケーションの接続層。
下記の4種類の接続形態を想定している。
- API
- Proxy Socket
- Proxyのような動作で、Socket経由でメッセージ交換を行う
- フック用Socket
- OSのSocketをフックして、通信メッセージを制御する
- メディア
- メディアを制御し、DTMFによるコントロールを可能とする
